CarshepherdWat je nodig hebt
Carshepherd draait op je Android-telefoon met een kleine, betaalbare SDR-ontvanger. Je hebt drie dingen nodig: een dongle, een antenne en een kabeltje om alles aan je telefoon te koppelen.
Voor ongeveer 50 euro heb je alles in huis.
De dongle (RTL-SDR)
Een RTL2832U-gebaseerde SDR-ontvanger met TCXO (temperatuurstabiele klok) — het hart van de opstelling.
De antenne
Een antenne voor de TETRA-band (rond 380–400 MHz) met SMA-aansluiting, passend op de dongle.
USB-OTG-kabeltje
Een kort USB-OTG-kabeltje of -adapter om de dongle (USB-A) op je telefoon (meestal USB-C) aan te sluiten.
Welke dongle?
Je hebt een RTL-SDR nodig op basis van de RTL2832U-chip, met een TCXO voor een stabiele frequentie en een R820T2- of R828D-tuner. Die tuner is net zo bepalend als de RTL2832U zelf. Twee modellen werken prima met Carshepherd:
RTL-SDR V3
De bewezen voorganger. Werkt betrouwbaar in de TETRA-band.
- TCXO (stabiele klok)
- 500 kHz – 1,7 GHz
- SMA-aansluiting

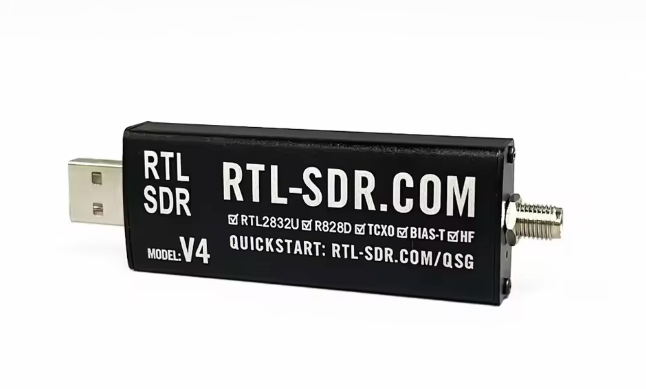

RTL-SDR V4
De nieuwste versie, met verbeterde filtering.
- TCXO (stabiele klok)
- 500 kHz – 1,7 GHz
- SMA-aansluiting
Werkt mijn dongle ook?
De driver herkent vrijwel elke RTL2832U-dongle, aan USB-ID 0bda:2832 of 0bda:2838. Maar herkend worden is niet hetzelfde als goed werken, en dat verschil zit in de tuner. Op een FC0013 maten we een ruisvloer die 12 tot 15 dB slechter was bij dezelfde instelling, en 98% van alle detecties bleek een stoorkam van de dongle zelf. Houd het dus op R820T2 of R828D.
- RTL-SDR Blog V3 (R820T2) — door ons in de auto getest
- RTL-SDR Blog V4 (R828D) — door ons in de auto getest
- Nooelec NESDR SMArt v5 (R820T2) — USB-ID gecontroleerd, niet zelf gereden
Vertrouw niet op het versienummer, want verkopers plakken daar van alles op. Controleer het zelf: sluit de dongle aan en lees de bovenste regel in de app, daar staat je tuner. Staat er iets anders dan R820T2 of R828D, dan is dat vaak de verklaring voor veel valse meldingen. Twijfel je nog? Stuur ons een bericht, we zoeken het voor je uit.
Let op: dit zijn voorbeeld-links; prijzen en beschikbaarheid kunnen wijzigen. We werken ze van tijd tot tijd bij.
Een antenne voor de TETRA-band
Kies een antenne die goed ontvangt in de TETRA-band (rond 380–400 MHz). Let op de aansluiting: de dongle heeft SMA — heeft de antenne TNC of BNC, gebruik dan een verloopstukje.
Warmtewerende voorruit? Veel moderne auto's hebben een voorruit met een metaalcoating tegen warmte. Die dempt het signaal fors, en een antenne achter zo'n ruit hoort vrijwel niets. Een duurdere antenne lost dat niet op, want het probleem zit in het glas. Er zit altijd een onbedekt vlak naast de binnenspiegel, vaak zichtbaar als een gestippeld of iets donkerder gebied: plak de antenne daar. Helpt dat niet, dan is buiten monteren de enige echte oplossing, en dan wint een gewone antenne buiten het van een dure binnen.
2J TETRA + GPS-antenne
Combi-antenne voor TETRA (TNC) en GPS (SMA). Let op: gebruik de TNC-staart. De SMA-staart is de GPS en past per ongeluk zó op de dongle, maar ontvangt geen TETRA.
Bekijk in de webshopTNC → SMA-adapter
Nodig als je antenne een TNC-aansluiting heeft. Let op de uitvoering: TNC female naar SMA male, want de antenne heeft TNC male en de dongle SMA female.
Bekijk in de webshopWelke telefoon werkt?
Niet elk Android-toestel kan dit, en meestal merk je dat pas als de dongle er al in zit. Controleer deze drie dingen vóór je iets koopt, want zonder die drie ziet de app je dongle nooit, hoe goed je antenne ook is.
De Play Store met je Google-account
Je installeert twee apps: Carshepherd zelf en de gratis RTL2832U-driver. Allebei komen ze uit de Play Store, en het abonnement loopt er ook via. Op een ingebouwd autosysteem is dat het punt om vooraf te controleren, want lang niet elke head-unit heeft een volwaardige Play Store.
USB-OTG (USB-host)
Je telefoon moet een USB-apparaat kunnen voeden en aansturen. Dat heet USB-OTG of USB-host, en het zit lang niet op elk toestel. Meestal staat het in de specificaties van je telefoon, en er zijn gratis apps die het voor je nakijken.
Android 8.0 of hoger
Dat is de ondergrens van Carshepherd zelf. De driver vraagt Android 7.0, dus onze app bepaalt de grens. In de praktijk is dit zelden het struikelblok: USB-OTG is dat wel.
Een los toestel speciaal voor Carshepherd kan prima, en daar heb je geen simkaart of abonnement voor nodig. Houd er wel rekening mee dat sommige telefoons zelf zwak zenden in dezelfde band; zie hieronder bij het aansluiten.
Zo koppel je alles
Sluit de dongle met het USB-OTG-kabeltje aan op je Android-telefoon. Installeer eenmalig de gratis RTL2832U-driver (Martin Marinov) uit de Play Store; daarna herkent Carshepherd de dongle automatisch. Zet de antenne in verticale stand achter je voorruit of buiten op het dak. Houd daarbij zoveel mogelijk afstand tussen de antenne en je telefoon: sommige toestellen zenden zwakke signalen uit in dezelfde band, en dan hoort de app je eigen telefoon in plaats van de weg.
Gebruikershandleiding
De volledige handleiding: installatie, montage, ijking en alle functies, met schermafbeeldingen.
iPhone is niet geschikt voor Carshepherd omdat het iOS-platform helaas geen aansluiting van een dongle accepteert. iPhonegebruikers kunnen wel een goedkoop Android-toestel aanschaffen voor ongeveer 100 euro. Hiervoor is geen extra SIM-kaart of mobiel abonnement nodig. Je gebruikt de Android-telefoon dan speciaal voor Carshepherd.
We onderzoeken of het tóch kan. De gedachte: een los kastje dat het meten doet en de melding via bluetooth naar een kleine iPhone-app stuurt. Dat is voorlopig een verkenning en geen aankondiging — er is nog niets gebouwd en er is geen datum.
